Qu'est-ce qui a contribué au son unique d'une Telecaster ? Plusieurs facteurs contribuent à la tonalité tels que le corps, les micros, l'électronique, le matériel, etc. Aujourd'hui, parlons du facteur le plus évident : les micros.
Tout d'abord, nous pouvons clairement voir que le capot du micro de la Telecaster est en alliage cuivre-nickel. Deuxièmement, nous pouvons voir que la Telecaster utilise une plaque de base en laiton. Ces deux points distincts ont attiré mon attention. Afin de comprendre à quoi servent les dessins et quelle différence cela fait-il sur le ton, nous avons fait une expérience.
L'un des paramètres les plus critiques qui déterminent le micro est la fréquence de résonance F (F↓, plus le ton est bas, F↑, plus le ton est brillant.) La taille de la fréquence de résonance est déterminée par la capacité C et l'inductance L ensemble, la formule est
(1) Lorsqu'un boîtier en cuivre est ajouté à l'extérieur du capteur, l'effet le plus important est que la puissance de sortie du capteur est réduite, ce qui est lié à l'effet de blindage du matériau en cuivre sur le champ magnétique.

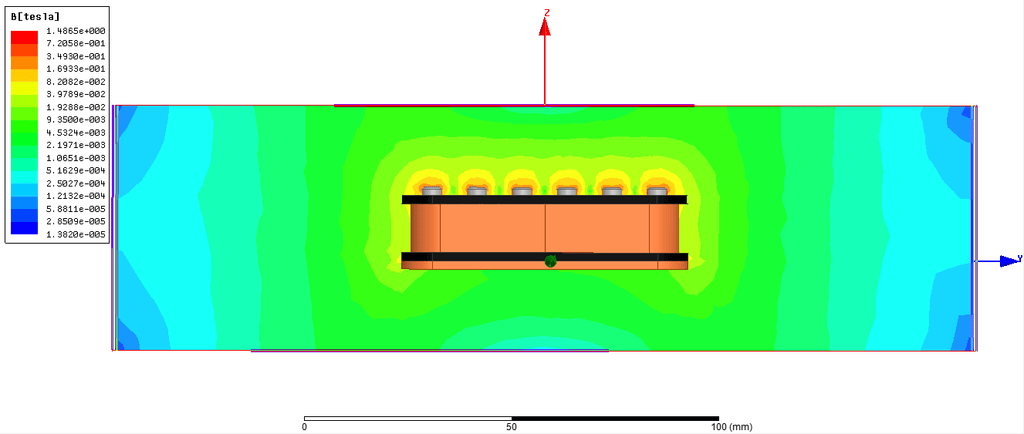

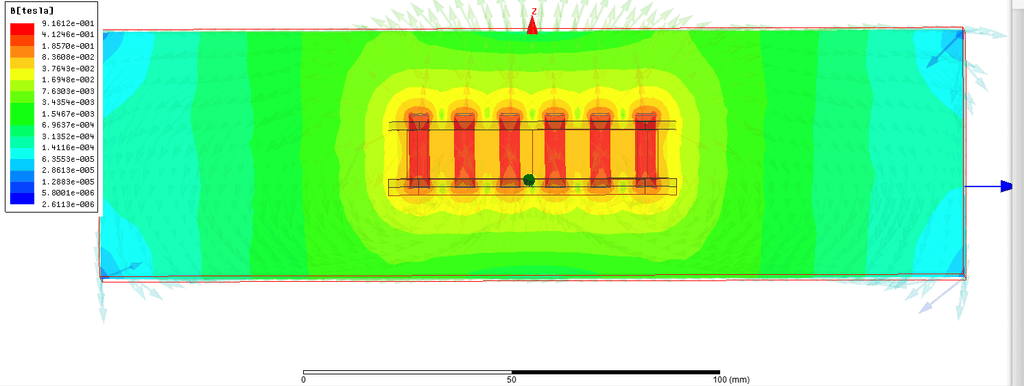

Comme le montre la figure ci-dessus, l'amplitude de sortie du capteur sur le côté gauche est la sortie avec la coque ajoutée, qui est évidemment plus petite que la sortie sans la coque sur le côté droit.

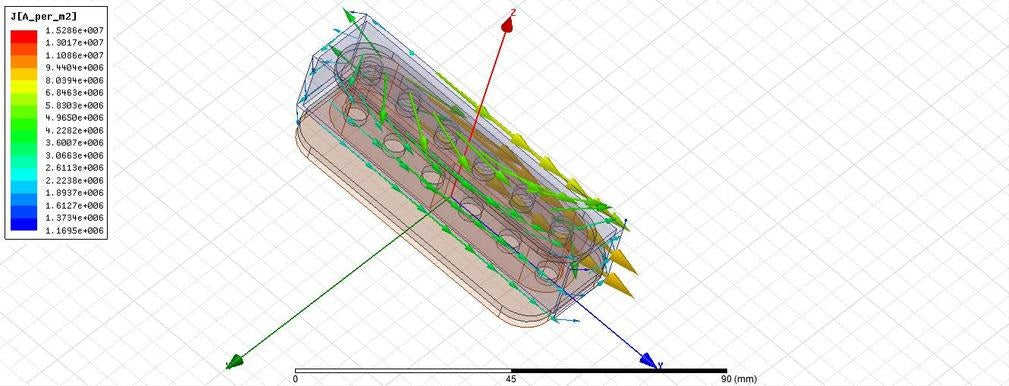

(2) Bien que le boîtier en cuivre n'ait pas de perméabilité magnétique, lorsque le champ magnétique externe change, par exemple lorsque la corde vibre, il y aura des courants de Foucault induits. L'effet des courants de Foucault entravera le changement de champ magnétique dans une certaine mesure. Rendre le son de sortie du micro plus doux et plus agréable. Lorsque le boîtier métallique est ajouté, le diagramme de distribution des courants de Foucault du champ magnétique est illustré ci-dessous.
(3) Le boîtier en cuivre peut modifier considérablement la valeur d'inductance du capteur. D'après mes connaissances sur le circuit de filtrage, cela aura un certain effet de filtrage sur la fréquence. Le tableau suivant montre la comparaison avec et sans le boîtier en cuivre.
|
Style de ramassage |
|
Valeur d'inductance |
Intensité du champ magnétique (6 chaînes) |
Fréquence de résonance |
|
Télé |
Avec boîtier en cuivre |
2.47H |
1097GS |
6,25Khz |
|
Sans boîtier en cuivre |
2.55H |
1122GS |
5,7 KHz |
|
|
|
Facteur de qualité |
Bande passante |
Condensateur |
|
|
Avec boîtier en cuivre |
1.478 |
4228hz |
263pF |
|
|
Sans boîtier en cuivre |
1.887 |
3020hz |
306pF |
Nous pouvons voir qu'après l'installation de la coque en cuivre, la valeur d'inductance diminue, la fréquence de résonance augmente, la bande passante augmente et le son sera plus corsé.
2.L'effet de la base en laiton sur le ton :
Grâce à une simulation expérimentale et à des tests réels, nous avons constaté que lorsque la base en laiton est ajoutée, l'inductance L du micro est supérieure à celle sans la base. Lorsque L↑, la fréquence de résonance F↓ et la tonalité deviennent relativement basses et profondes.

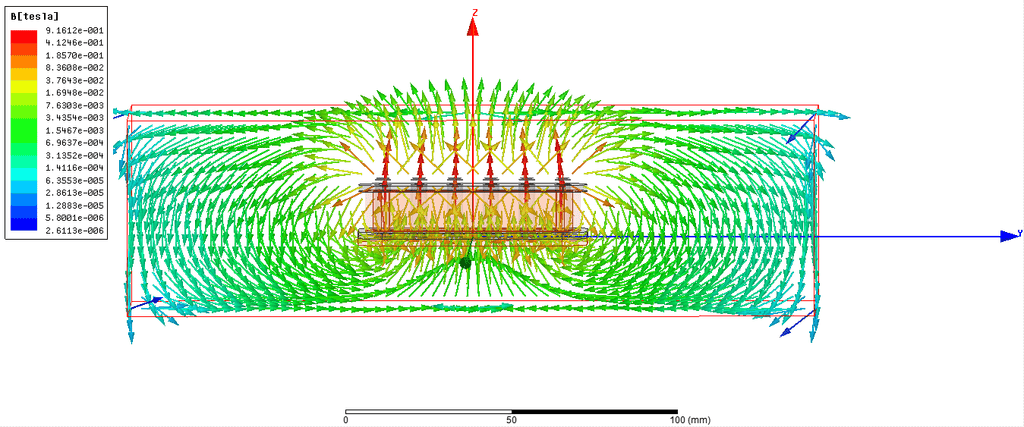

Ce diagramme de distribution vectorielle du champ magnétique est lorsque le fer est ajouté au bas du capteur :

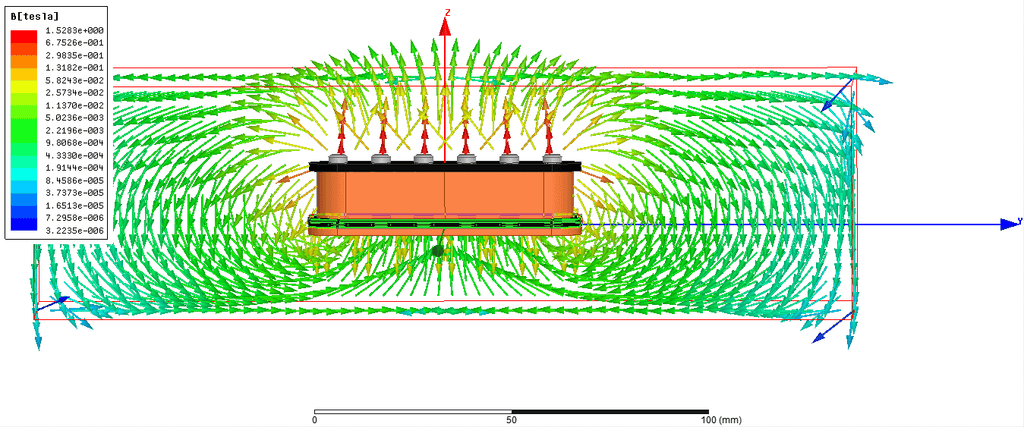

Lorsque le cuivre est ajouté au bas du micro :
En résumé, en plus du corps et du micro lui-même, une influence plus importante sur le phonème est la conception de sa coque. Le son du micro télé avec la coque en cupronickel est plus doux et plus agréable ; la base en laiton rend la distribution du champ magnétique plus étroite et la sortie plus complète. C'est la source de la voix unique de tele. Vous pouvez prendre le micro et lui changer une coque de matériau différent, peut-être obtiendrez-vous des sons intéressants !
.
